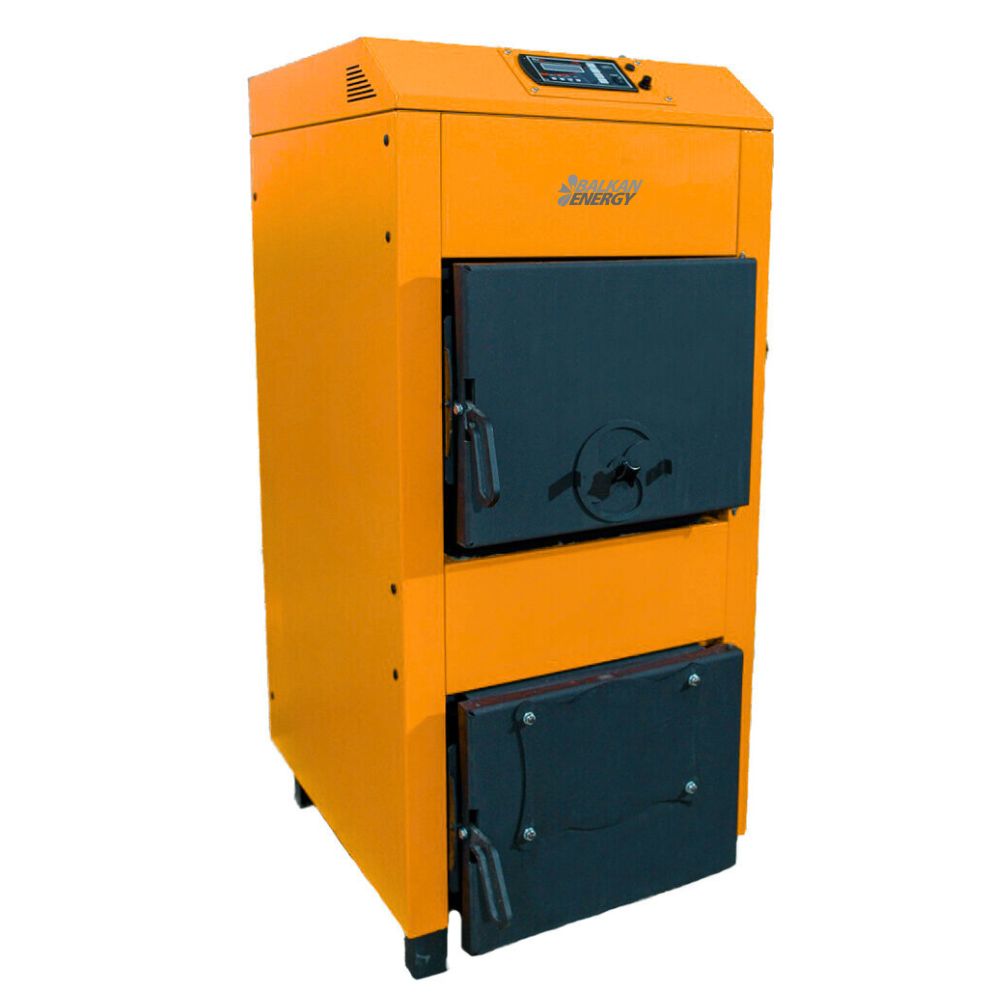

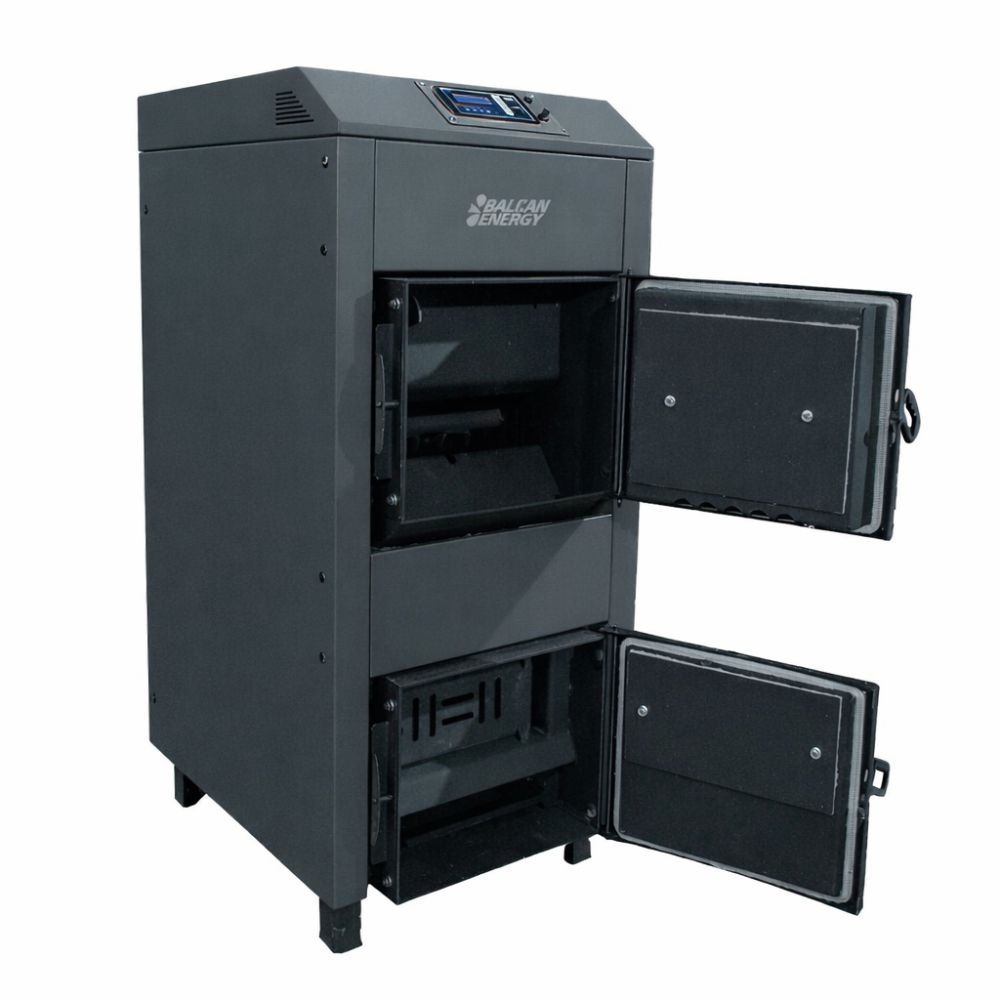

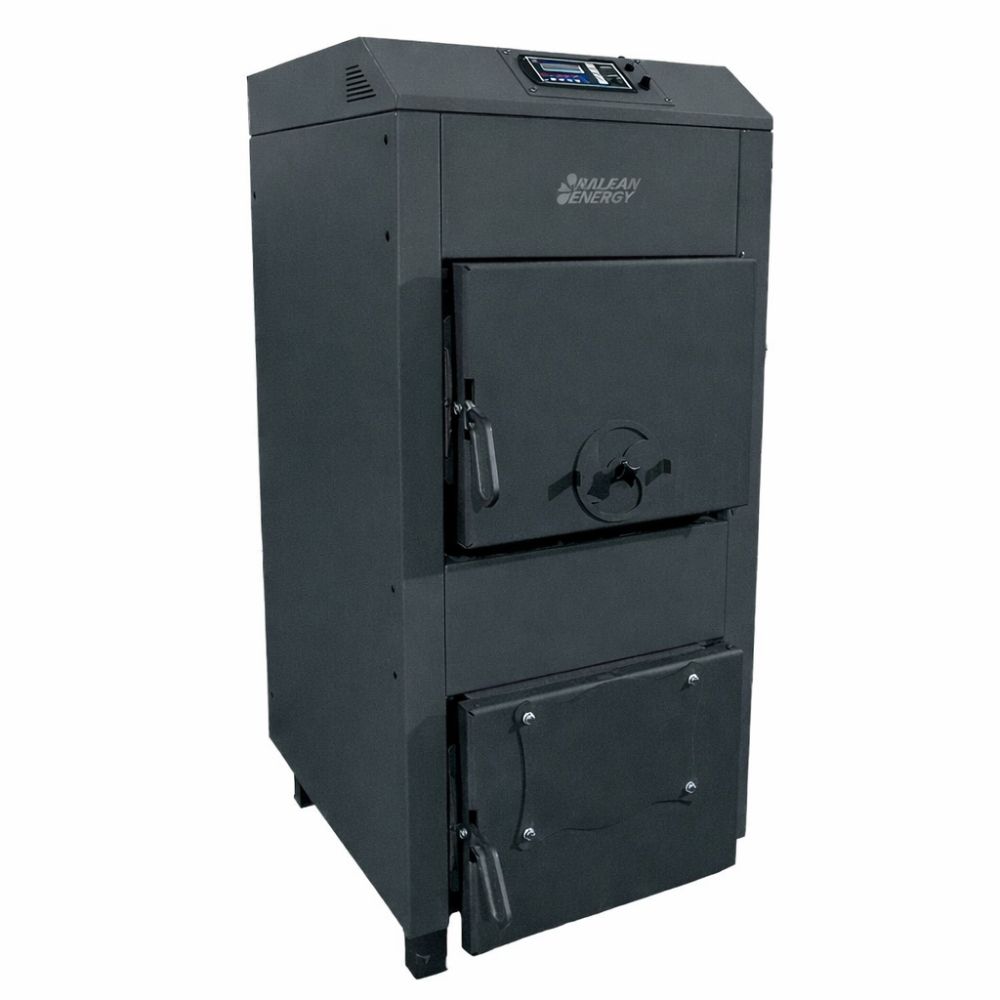

Λέβητας ξύλου Balkan Energy P30, 30kW

Λέβητας στερεών καυσίμων κατασκευασμένος από ατσάλι με ευφυή ελεγκτή και ηλεκτρικό βεντιλατέρ για βεβιασμένη και ρυθμιζόμενη τροφοδοσία αέρα. Οι λέβητες στερεών καυσίμων Balkan Energy P καλύπτουν ευρεία γκάμα από 30 έως και 100 kW ικανοποιώντας τις ανάγκες θέρμανσης μεσαίων και μεγάλων εγκαταστάσεων. Έχουν σχεδιαστεί για την καύση στερεών καυσίμων και παρέχουν την επιλογή για επιπρόσθετη τοποθέτηση καυστήρα πέλλετ.

Χαρακτηριστικά προϊόντος

 Κατασκευή:

- Το σώμα του λέβητα είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα πάχους 5 mm.

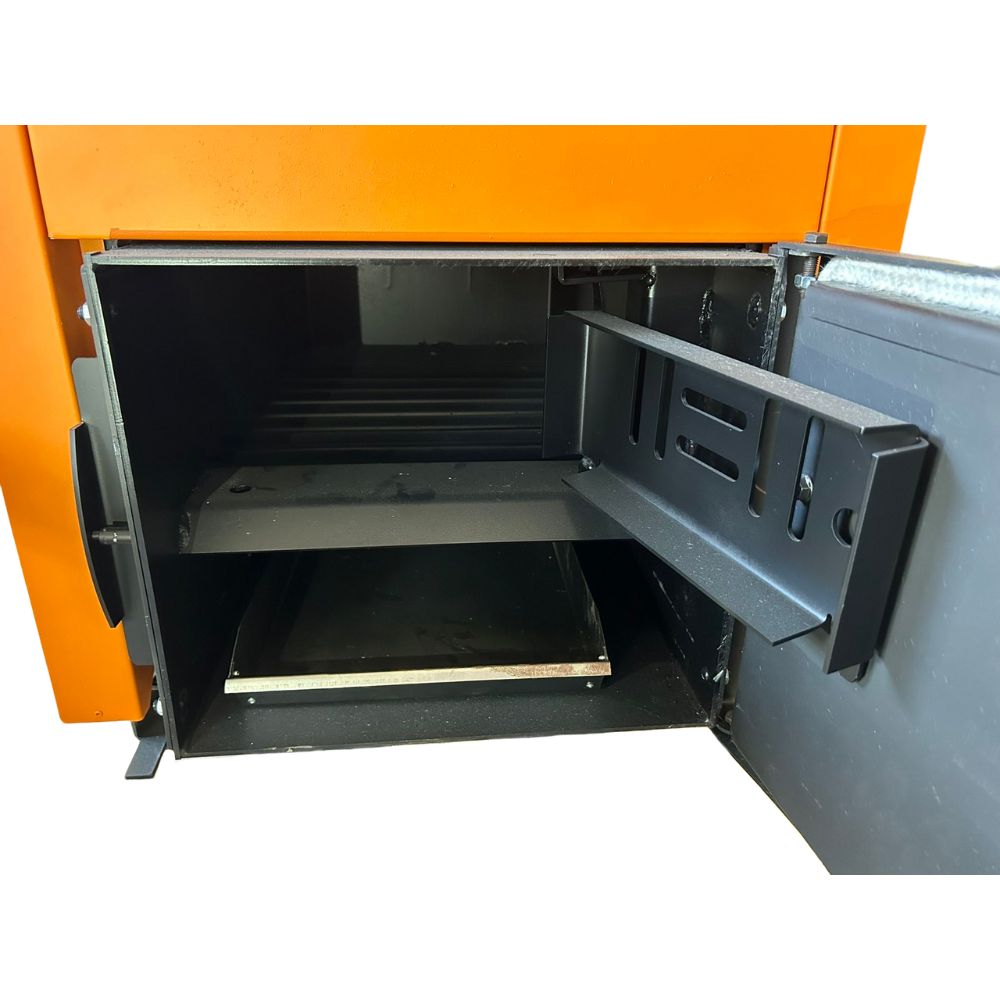

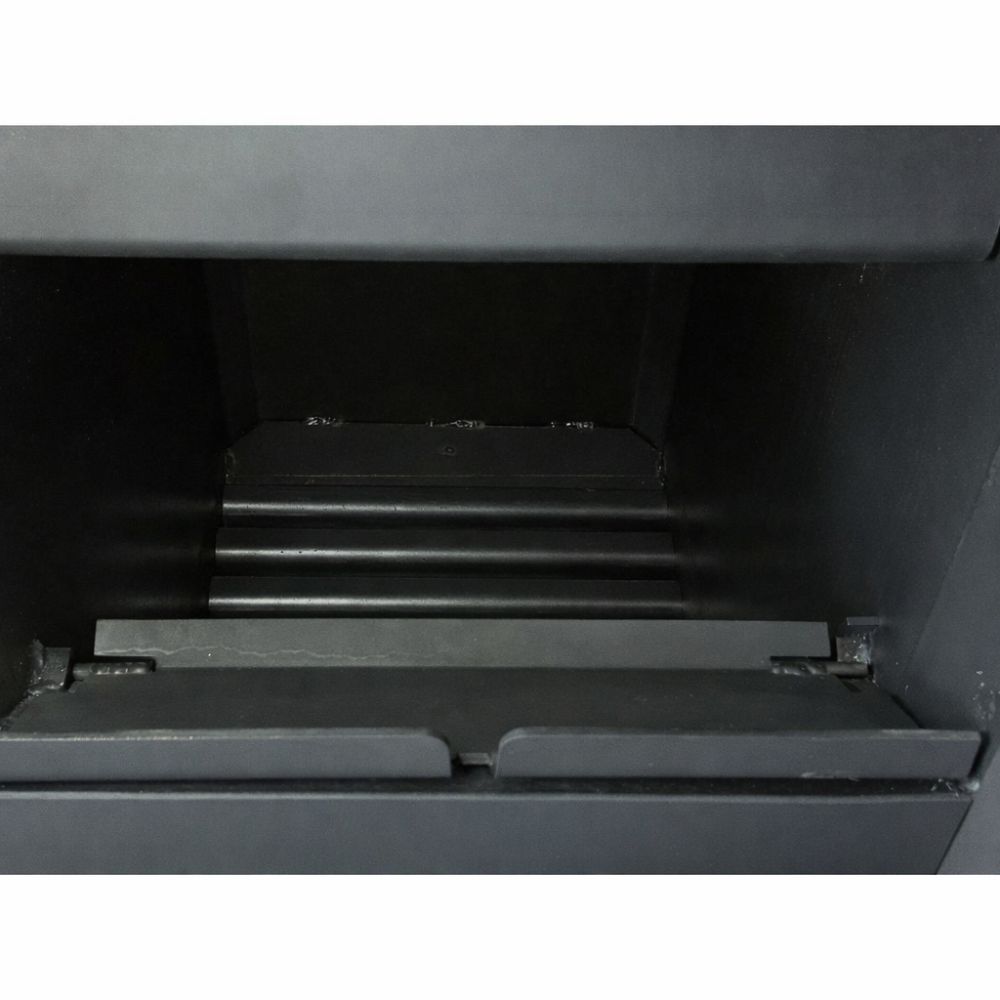

- Διαθέτει μεγάλο θάλαμο καύσης με μεγάλη επιφάνεια εναλλαγής της παραγόμενης θερμότητας και χαμηλή αντίσταση για πιο αποτελεσματικό ελκυσμό.

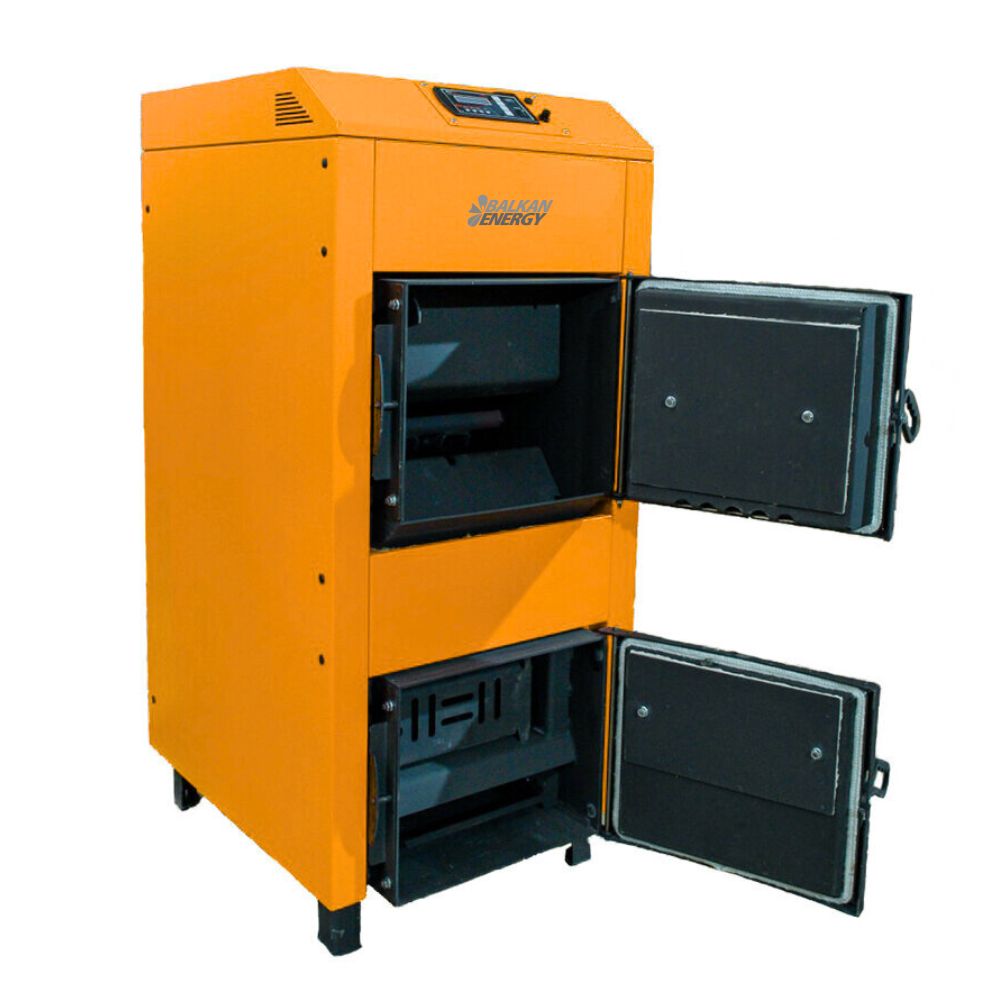

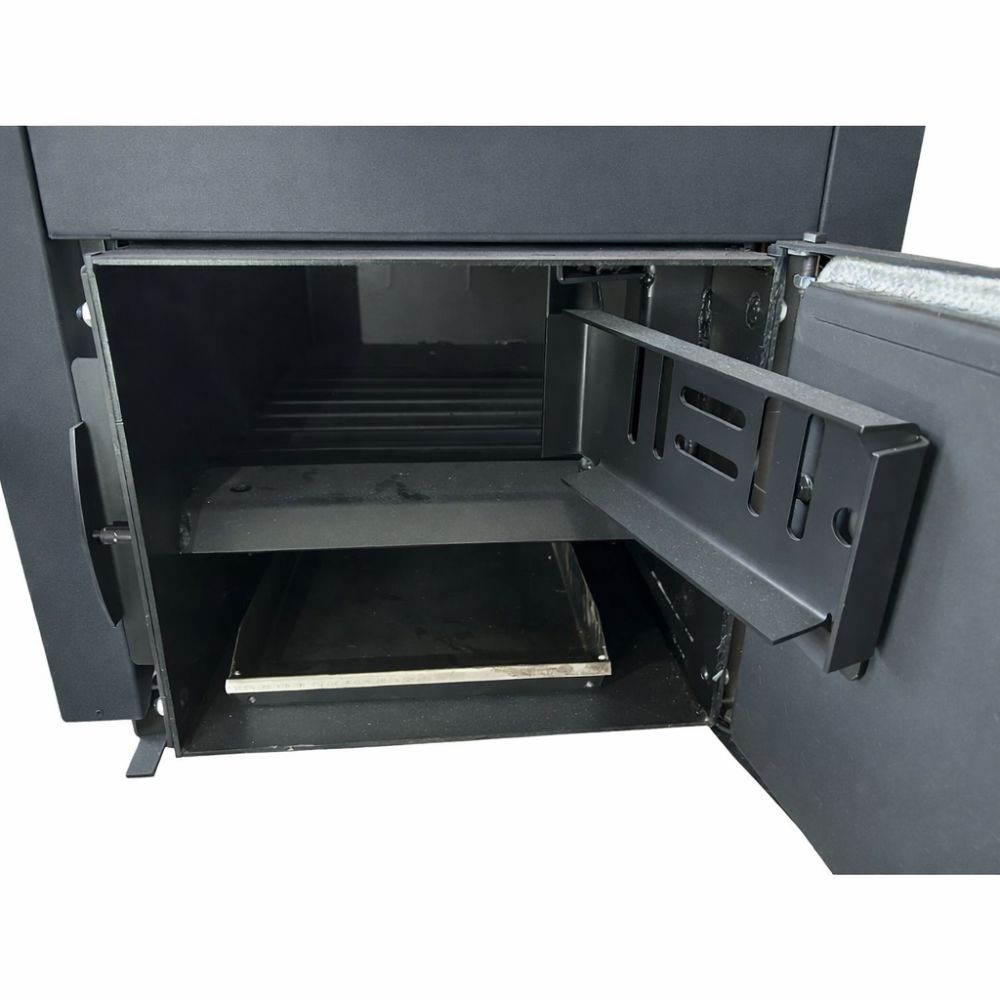

- Μεγάλη πόρτα που επιτρέπει την εύκολη φόρτωση μεγάλων τεμαχίων ξύλου.

Αποδοτικότητα:

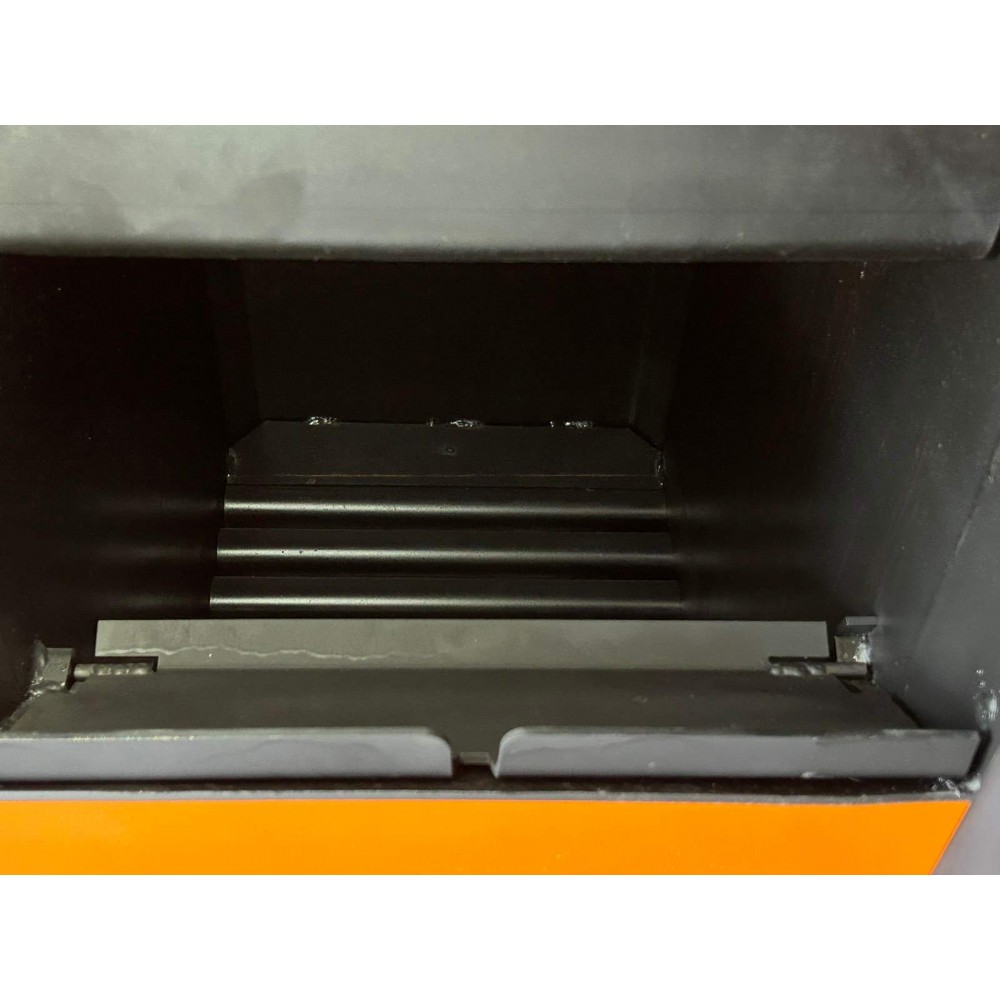

- Ο θάλαμος καύσης έχει ραβδώσεις για να αυξηθεί η επιφάνεια εναλλαγής θερμότητας και έχει σχεδιαστεί με τριπλή διαδρομή καυσαερίων για μεγιστοποίηση της εναλλαγής θερμότητας.
- Η τρίτη διαδρομή καυσαερίων είναι κατασκευασμένη με σωλήνες μεγάλης διαμέτρου για τον αποτελεσματικό έλεγχο της ροής των καυσαερίων, Διαθέτει στροβιλιστές για τη ρύθμιση της ταχύτητας εξόδου των καυσαερίων και βελτιστοποίηση της καύσης.
- Ο θάλαμος καύσης περιβάλλεται πλήρως από τον μανδύα για αυξημένη απόδοση ανταλλαγής θερμότητας.
- Ο λέβητας είναι εξωτερικά μονωμένος με πυκνό κεραμικό πετροβάμβακα, σχεδιασμένο να αντέχει σε υψηλές θερμοκρασίες.

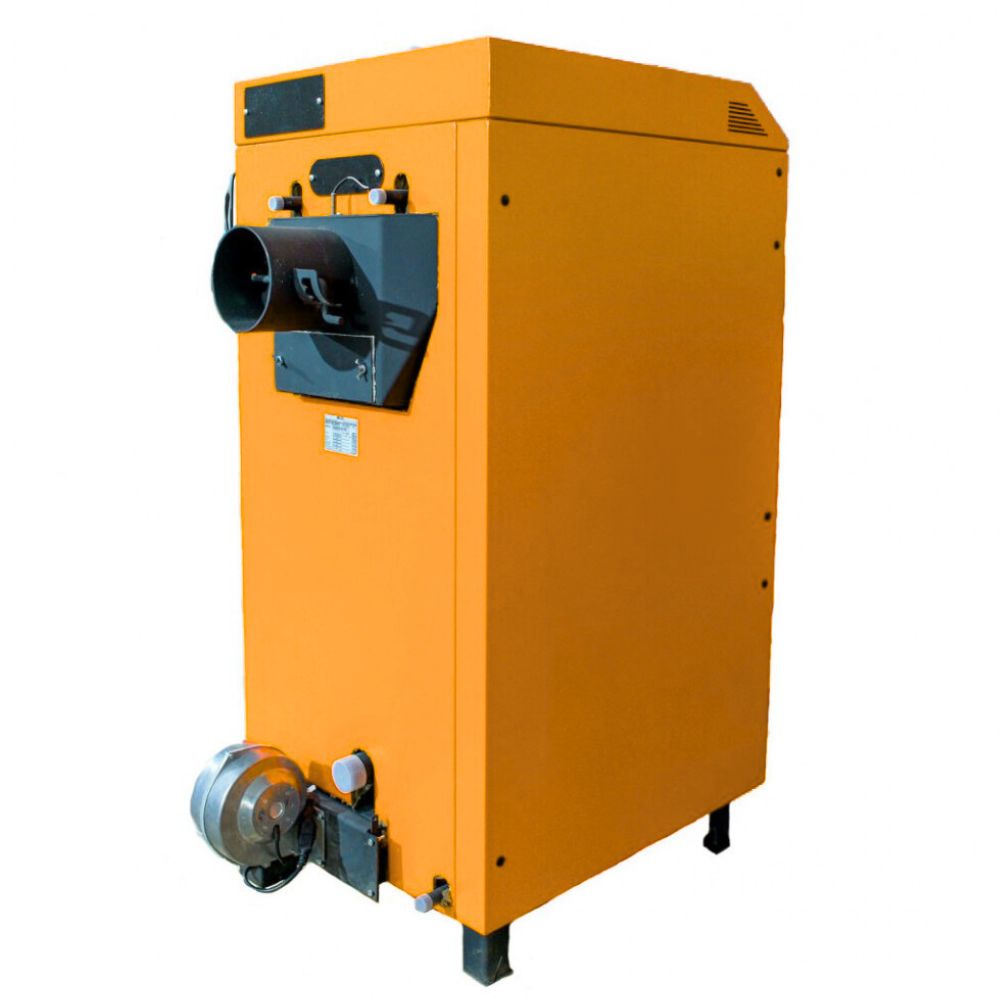

- Η ρύθμιση της παροχής αέρα γίνεται με ένα ποιοτικό βεντιλατέρ από την πίσω πλευρά του λέβητα. Ένας ηλεκτρονικός ελεγκτής μετράει τη θερμοκρασία νερού στο πάνω και στο κάτω μέρος του λέβητα και τη θερμοκρασία στην έξοδο των καυσαερίων και ρυθμίζει αυτόματα την παροχή αέρα για βελτιστοποιημένη καύση για την μέγιστη οικονομία στο καύσιμο ανάλογα με τις ανάγκες του συστήματος.
- Υπάρχει δυνατότητα σύνδεσης με θερμοστάτη εσωτερικού χώρου.

Πρόσθετα χαρακτηριστικά:

- Θάλαμος καύσης με ραβδώσεις για αύξηση επιφάνειας εναλλαγής θερμότητας.
- Τριπλή διαδρομή εξόδου καυσαερίων για βέλτιστη απόδοση.
- Τελευταία διαδρομή με σωλήνες μεγάλης διατομής και στροβιλιστές για τη ρύθμιση της ταχύτητας της εξόδου των καυσαερίων.
- Η κάτω πόρτα έχει σχεδιαστεί για να φιλοξενεί καυστήρα pellet με προαιρετική φλάντζα με λαιμό.


Ηλεκτρονικός ελεγκτής ξυλολέβητα ST-81 zPID

Λειτουργικότητα ελεγκτή

- Έλεγχος του βεντιλατέρ με βήμα 1 από 0 μέχρι 100.
- Έλεγχος του κυκλοφορητή του κεντρικού συστήματος θέρμανσης.
- Έλεγχος του κυκλοφορητή Ζεστού Νερού Χρήσης.
- Δυνατότητα σύνδεσης με θερμοστάτη χώρου για καλύτερη ρύθμιση της θερμοκρασίας.
- Χρήση λογισμικού **zPID** για αυτόματη ρύθμιση της εισαγωγής αέρα για βέλτιστη καύση και οικονομία στα καύσιμα.

Εξοπλισμός ελεγκτή

- LCD οθόνη για εμφάνιση των ενδείξεων.
- 2 αισθητήρες θερμοκρασίας για το νερό στο σώμα του λέβητα πάνω και κάτω
- 1 αισθητήρας για το νερό χρήσης.
- 1 αισθητήρας θερμοκρασίας καυσαερίων.
- Προστασία υψηλής θερμοκρασίας με θερμικό ρελέ (thermal overload relay).
- Το πάνελ είναι κατασκευασμένο από υλικά ανθεκτικά σε υψηλές και χαμηλές θερμοκρασίες.

Αρχή λειτουργίας

Ο ευφυής ελεγκτής θερμοκρασίας ST–81 zPID είναι σχεδιασμένος για να ελέγχει τη λειτουργία λεβήτων κεντρικής θέρμανσης με στερεά καύσιμα. Ελέγχει τον κυκλοφορητή κεντρικής θέρμανσης, τον κυκλοφορητή ζεστού νερού χρήσης και το βεντιλατέρ. Υπάρχουν τέσσερις τρόποι λειτουργίας του συστήματος:
- Θέρμανση σπιτιού,
- Προτεραιότητα στον λέβητα,
- Παράλληλοι κυκλοφορητές,
- Λειτουργία καλοκαιριού.
Ο ελεγκτής μετρά τη θερμοκρασία καυσαερίων και νερού στο πάνω και στο κάτω σώμα του λέβητα και χρησιμοποιώντας τη λειτουργία zPID ρυθμίζει αυτόματα την εισαγωγή αέρα, βελτιστοποιώντας την καύση για μέγιστη απόδοση του λέβητα και οικονομία στο καύσιμο.

Χαρακτηριστικά ασφαλείας:

Για να διασφαλιστεί η ασφαλής και αξιόπιστη λειτουργία, υπάρχουν διάφορα εξαρτήματα ασφαλείας και μηχανισμοί:

1. Βαλβίδα εκτόνωσης πίεσης 3 bar (περιλαμβάνεται στο προϊόν)

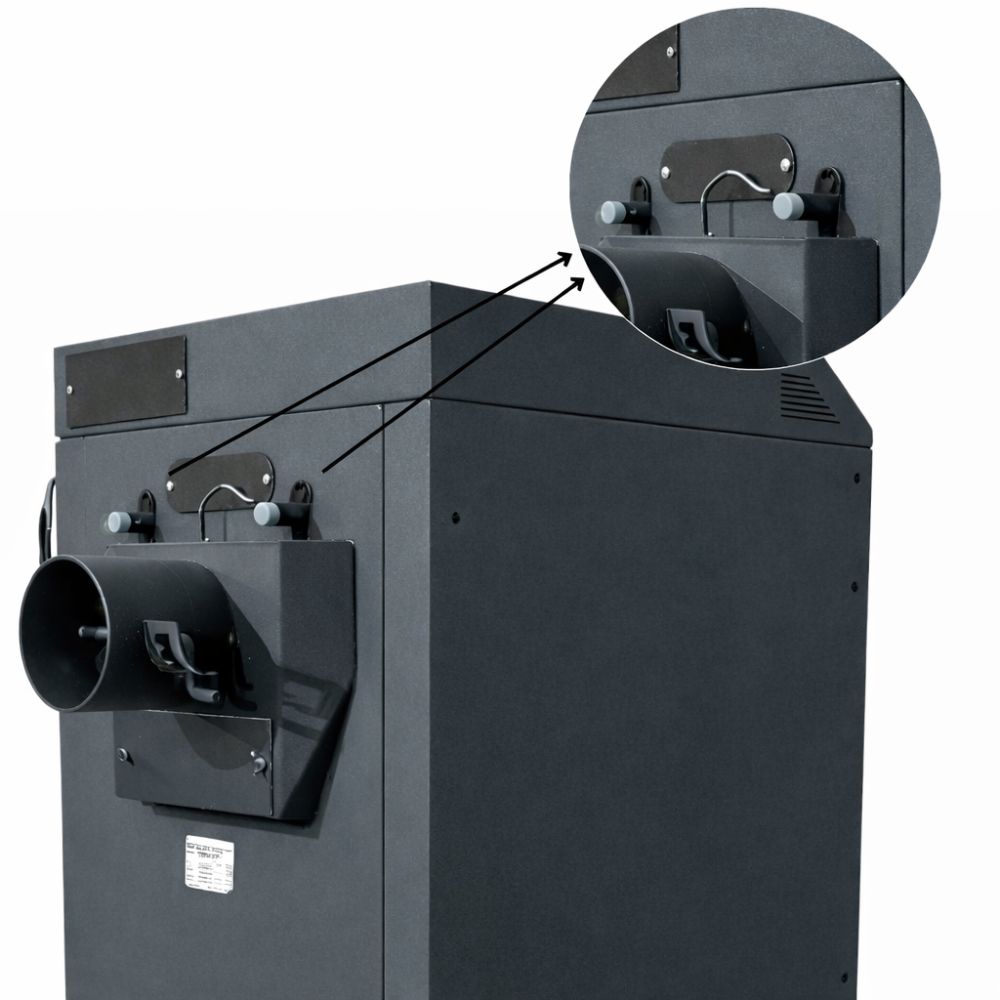

2. Ψύκτρα εκτόνωσης θερμότητας: Στο πίσω και πάνω μέρος του λέβητα υπάρχει ψύκτρα (σωληνοειδής κατασκευή μεγάλης επιφάνειας) που πρέπει να συνδέεται με το δίκτυο ύδρευσης με μια θερμική βαλβίδα με απομακρυσμένο αισθητήριο (ΔΕΝ περιλαμβάνεται στο προϊόν).  Σε περίπτωση υπερθέρμανσης απελευθερώνει νερό ύδρευσης μέσα στην ψύκτρα εκτονώνοντας τη θερμότητα του λέβητα στο περιβάλλον.
3. STB - θερμοστάτης που διακόπτει την παροχή ρεύματος σε περίπτωση υπερθέρμανσης.
4.  Σύστημα ηλεκτρονικού ελέγχου που σε περίπτωση υπερθέρμανσης διακόπτει την παροχή αέρα στο θάλαμο καύσης.
5. Αυτόματο κλείσιμο παροχής αέρα σε περίπτωση διακοπής ρεύματος.

• Η συσκευή εναρμονίζεται με το EN 303-5
• CE Πιστοποίηση

Εξαρτήματα του λέβητα - Σχεδιάγραμμα

1 - Θάλαμος καύσης
2 - Θύρα πλήρωσης (πόρτα γεμίσματος) καυσίμου
3 - Θύρα καθαρισμού
4 - Βεντιλατέρ θαλάμου καύσης (για λέβητες τύπου Balkan Energy P)
5 - ST-81 zPID control (για λέβητες τύπου Balkan Energy P)

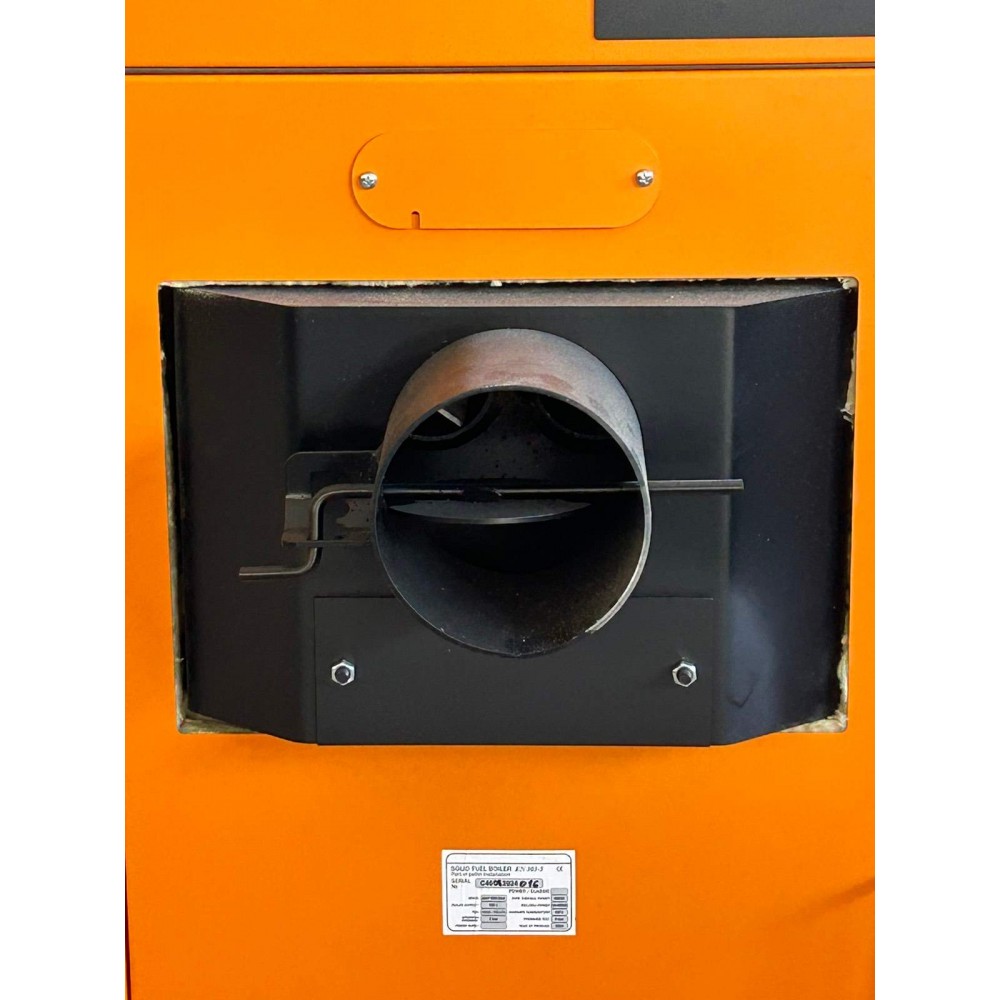

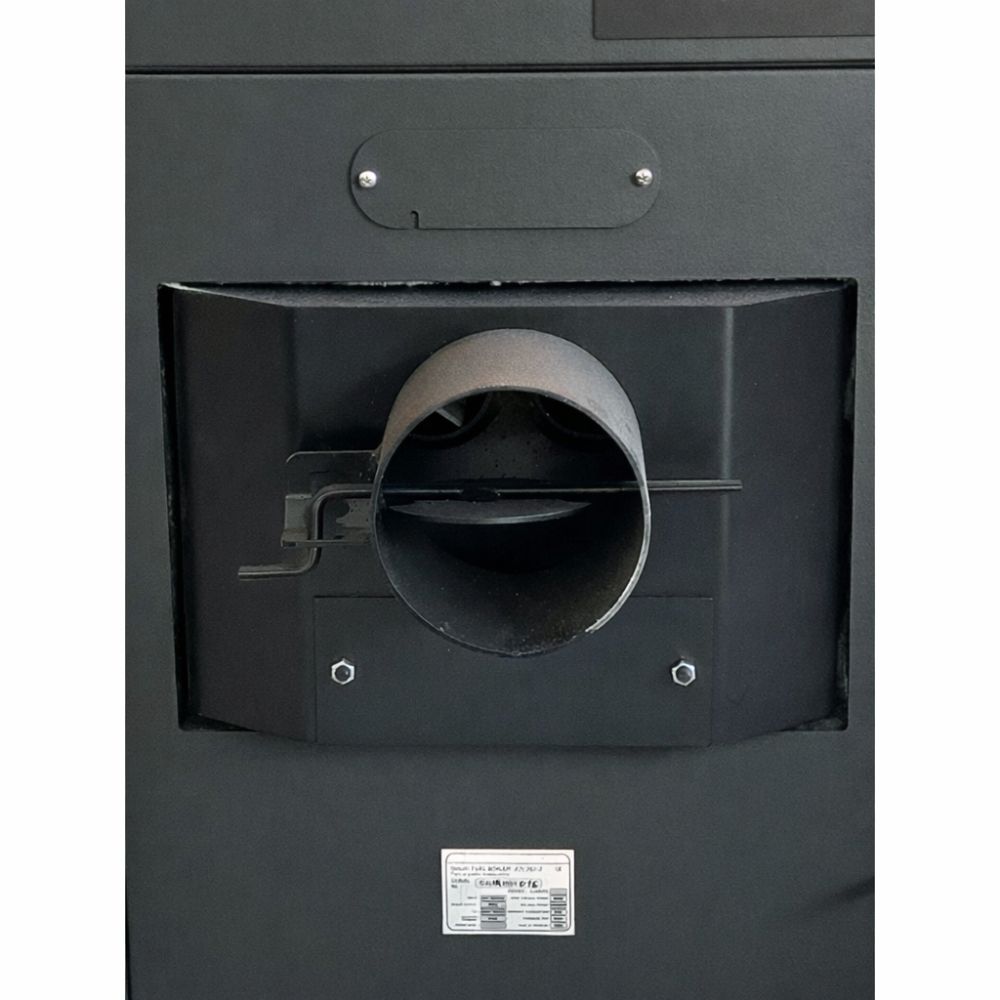

6 - Έξοδος καυσαερίων
7 - Βαλβίδα ρύθμισης ελκυσμού καμινάδας
8 - Θυρίδα ελέγχου για τον καθαρισμό της καμινάδας
9 - Αισθητήρας θερμοκρασίας (για λέβητες τύπου
10 - Ψύκτρα έκτακτης ψύξης
11 - Κλαπέ (βαλβίδα) για δευτερογενή τροφοδοσία του αέρα
12 - Κλαπέ (βαλβίδα) παροχής αέρα
13 - Μηχανικός Ρυθμιστής Θερμοκρασίας
14 - Κάλυμμα υποδοχής καλωδίων
15 - Κάλυμμα θυρίδας ελέγχου των αισθητήρων
16 - G 1½" Εισαγωγή κρύου νερού
17 - G 1½" Εξαγωγή ζεστού νερού
18 - G ½“ Σύνδεση για πλήρωση και αποστράγγιση του νερού του λέβητα
19 - Κάλυμμα οπής της υποδοχής του καυστήρα
20 - Καταπακτή ασφαλείας για τη στάχτη
21 - Θυρίδα ασφάλισης της καμινάδα
22 - Άνω πόρτα ασφαλείας
23 - Δοχείο στάχτης
24 - Διανομέας αέρα
25 - Ασφάλεια
26 - Θερμοστάτης ασφαλείας λέβητα - STB

Παραδείγματα σχεδίων σύνδεσης λέβητα σε διαφορετικούς τύπους εγκαταστάσεων θέρμανσης
