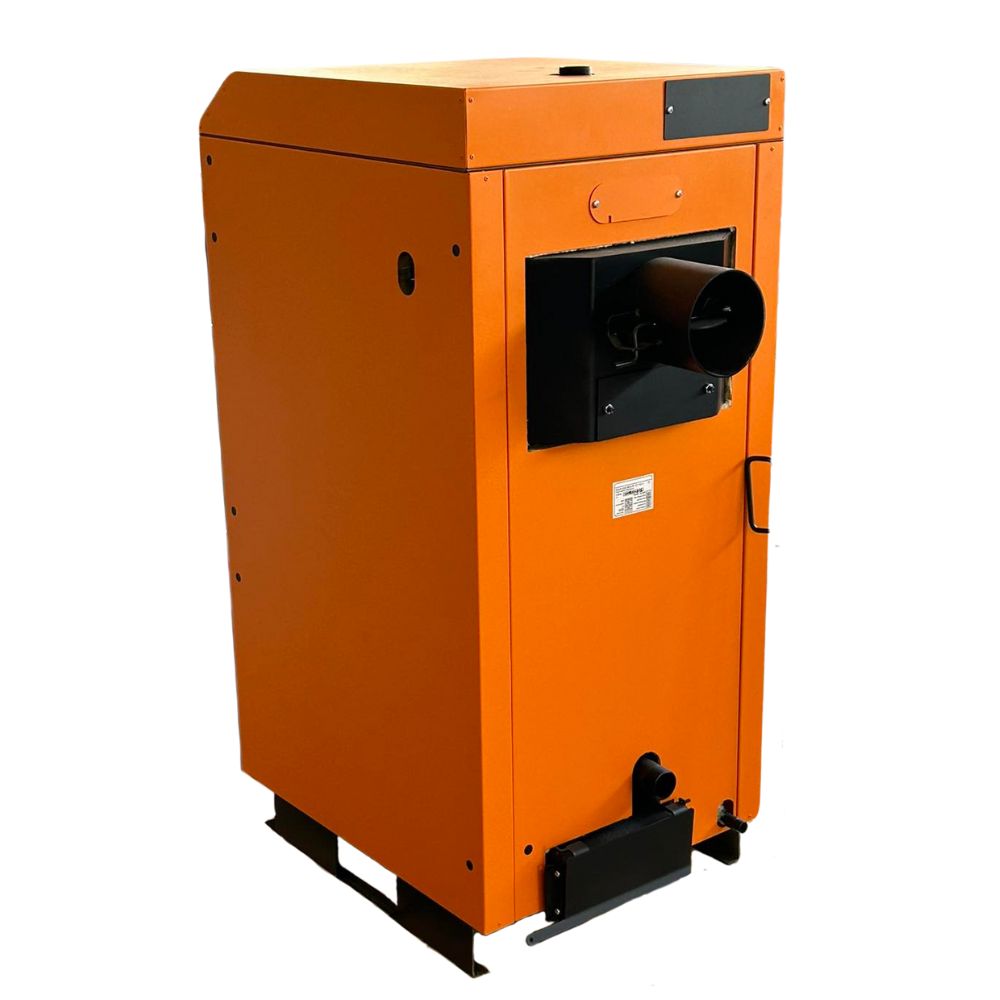

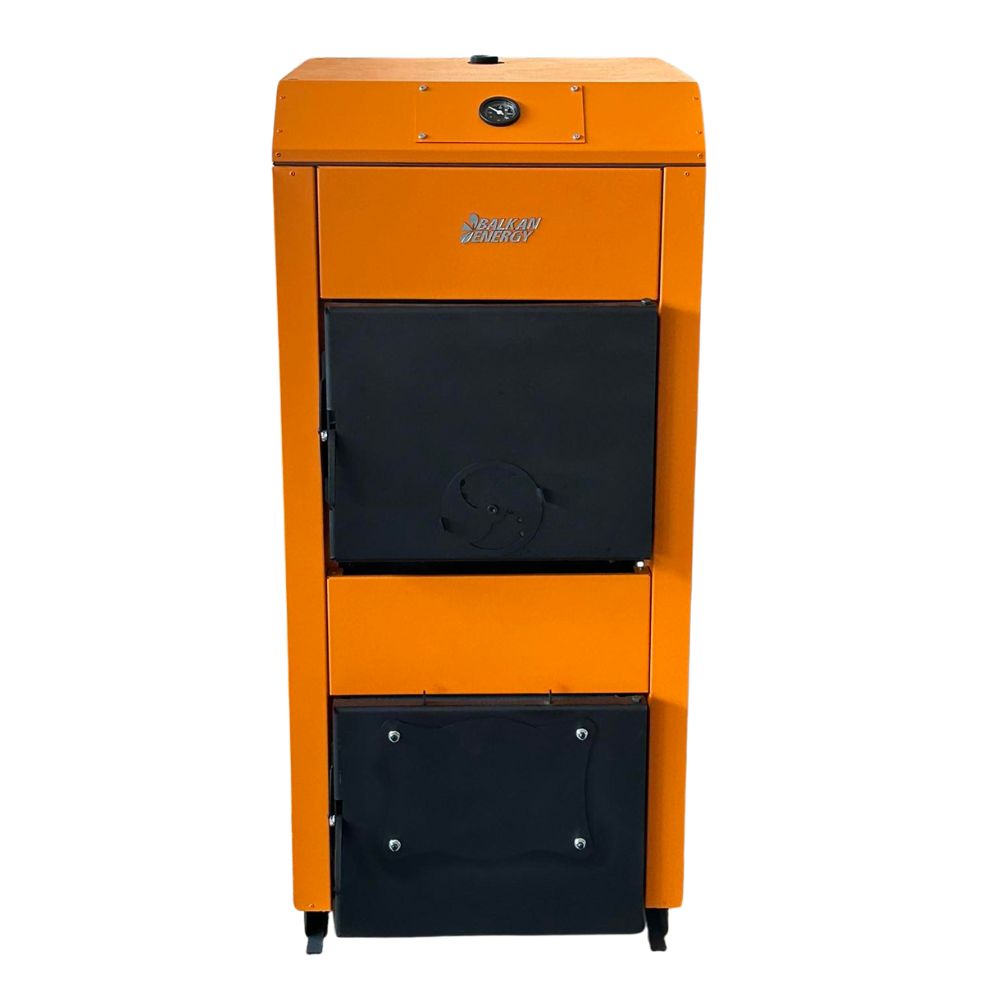

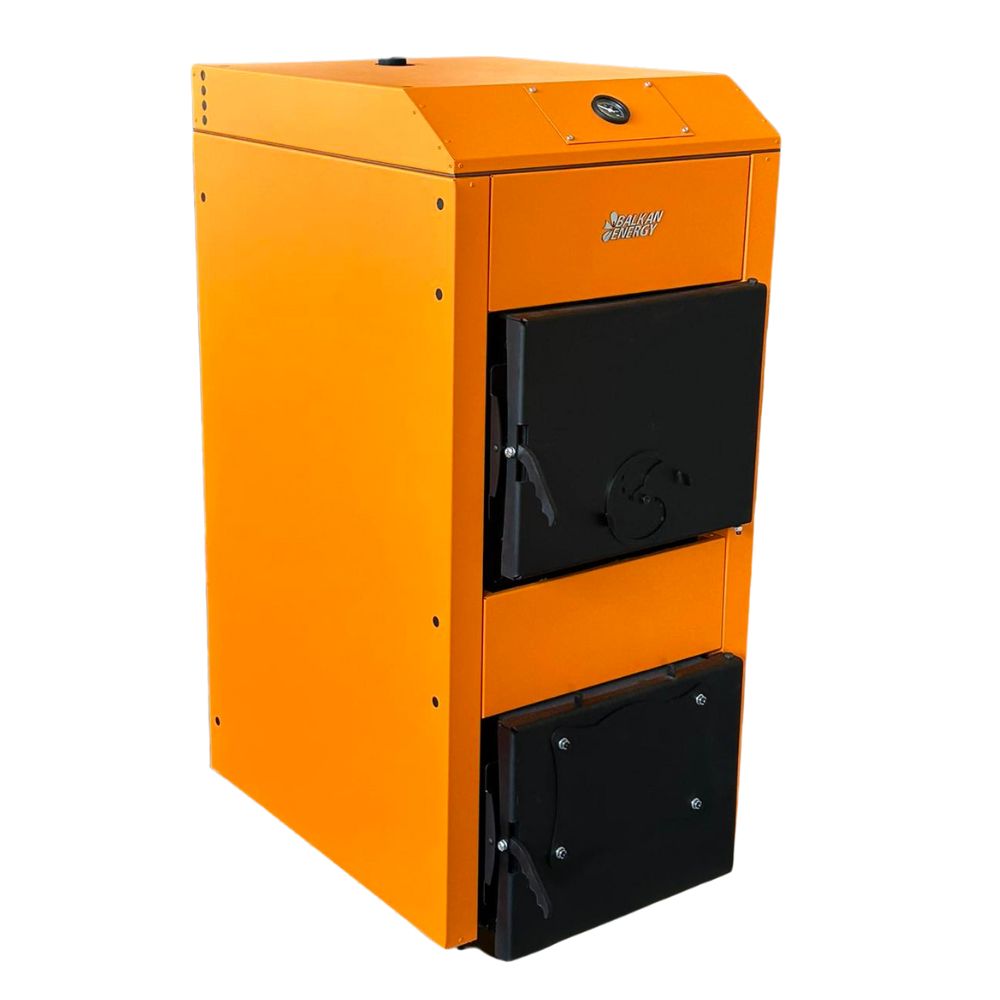

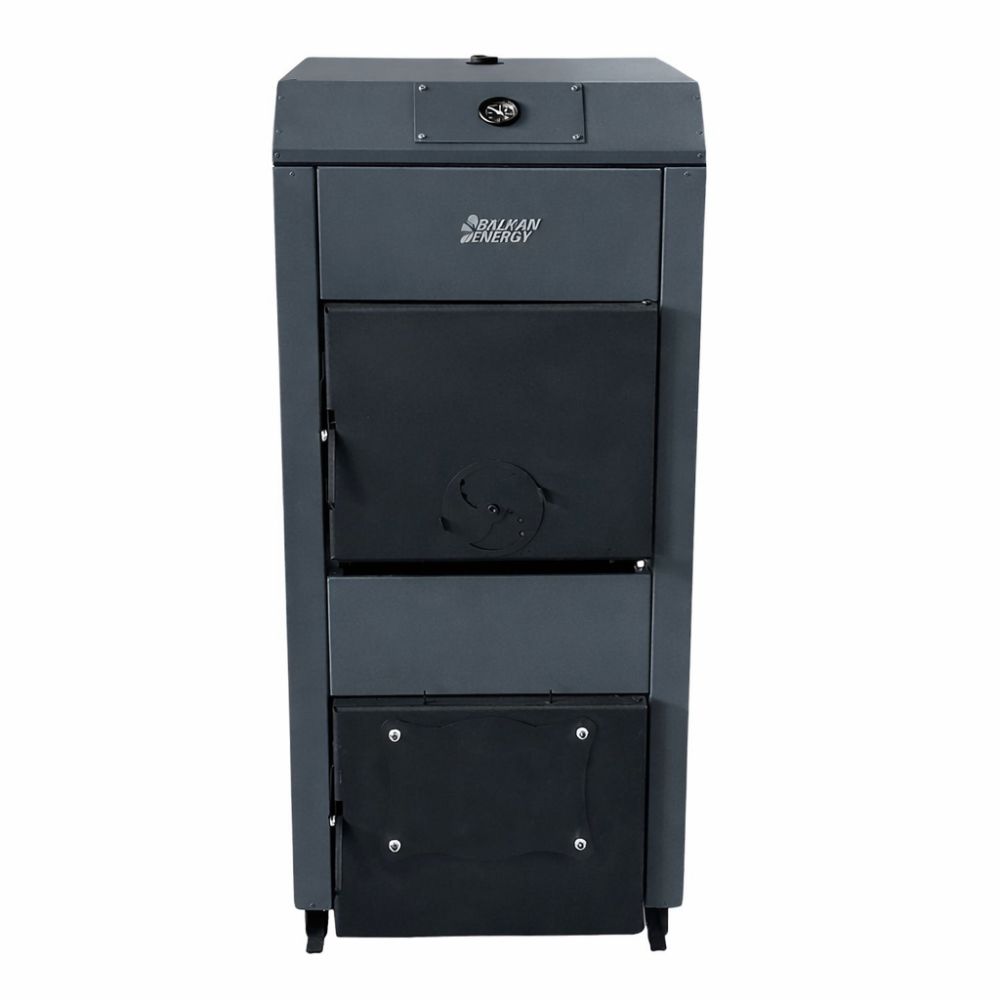

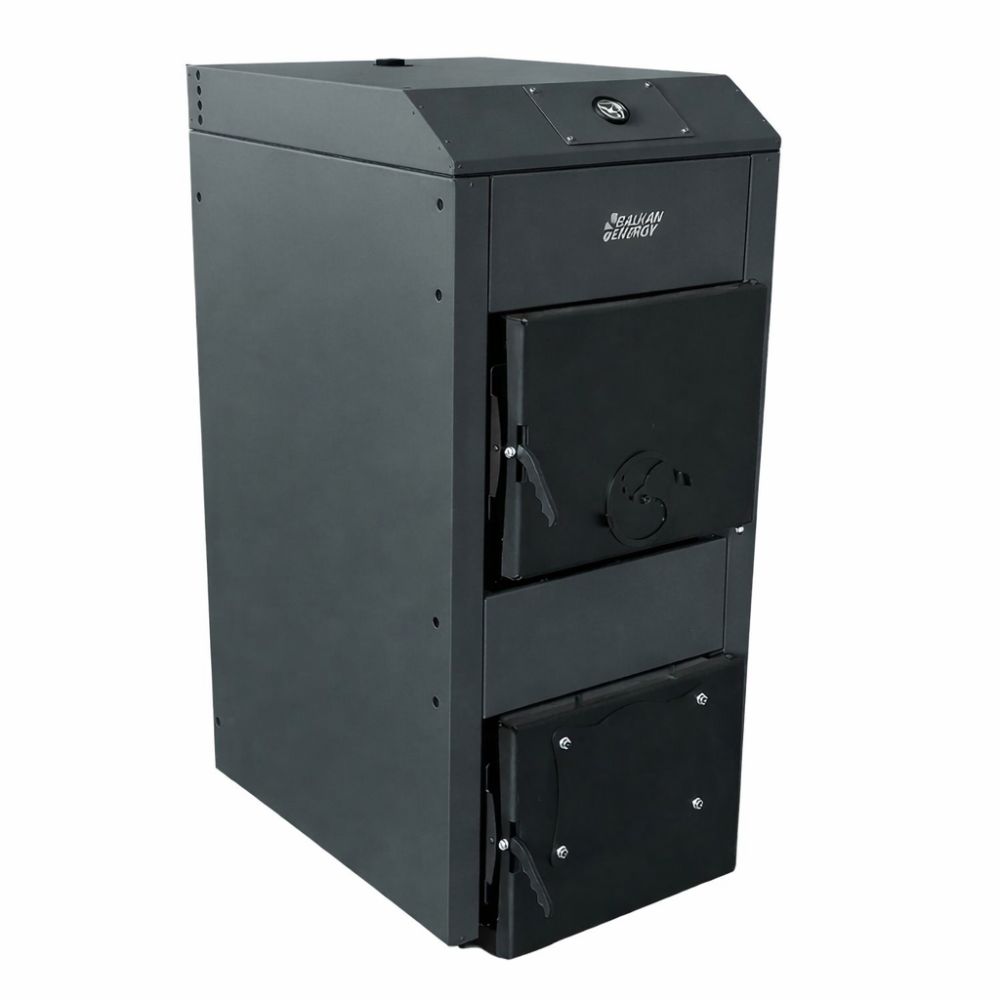

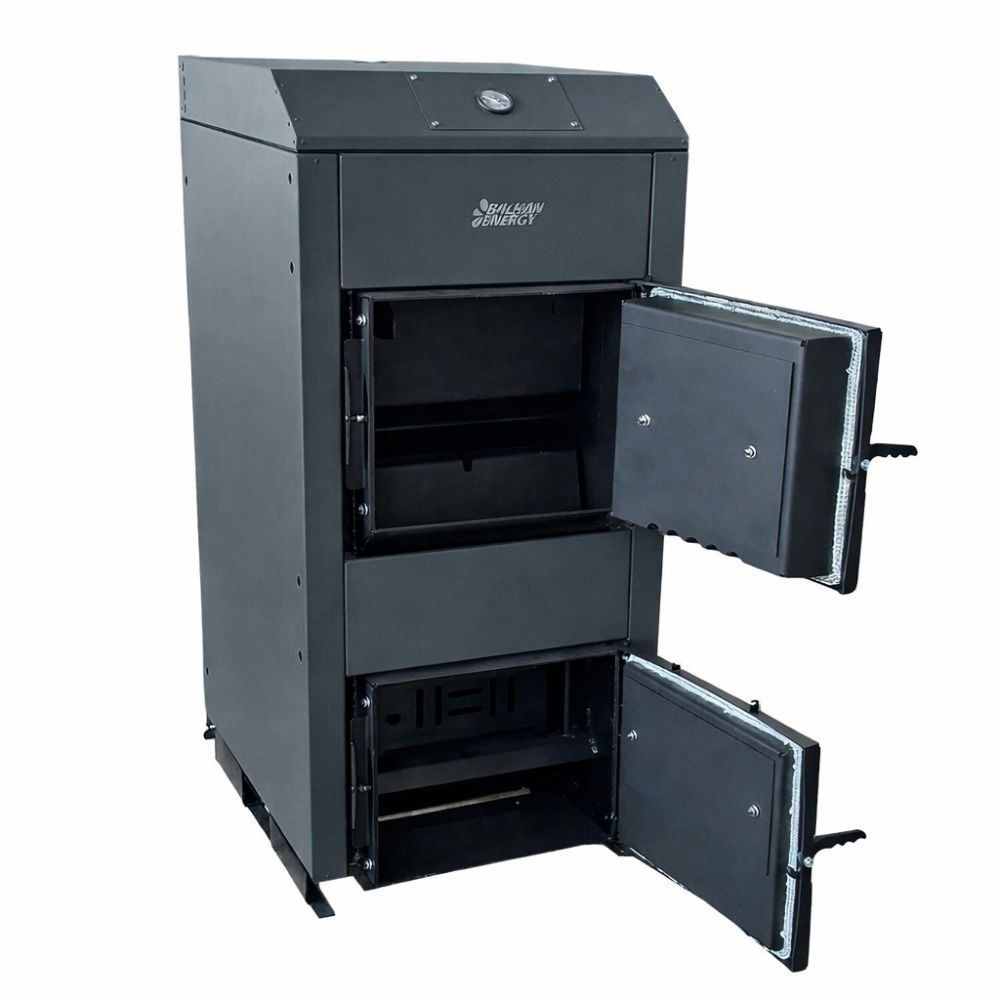

Λέβητας ξύλου Balkan Energy 60, 60kW

Χαρακτηριστικά Προϊόντος

Κατασκευή

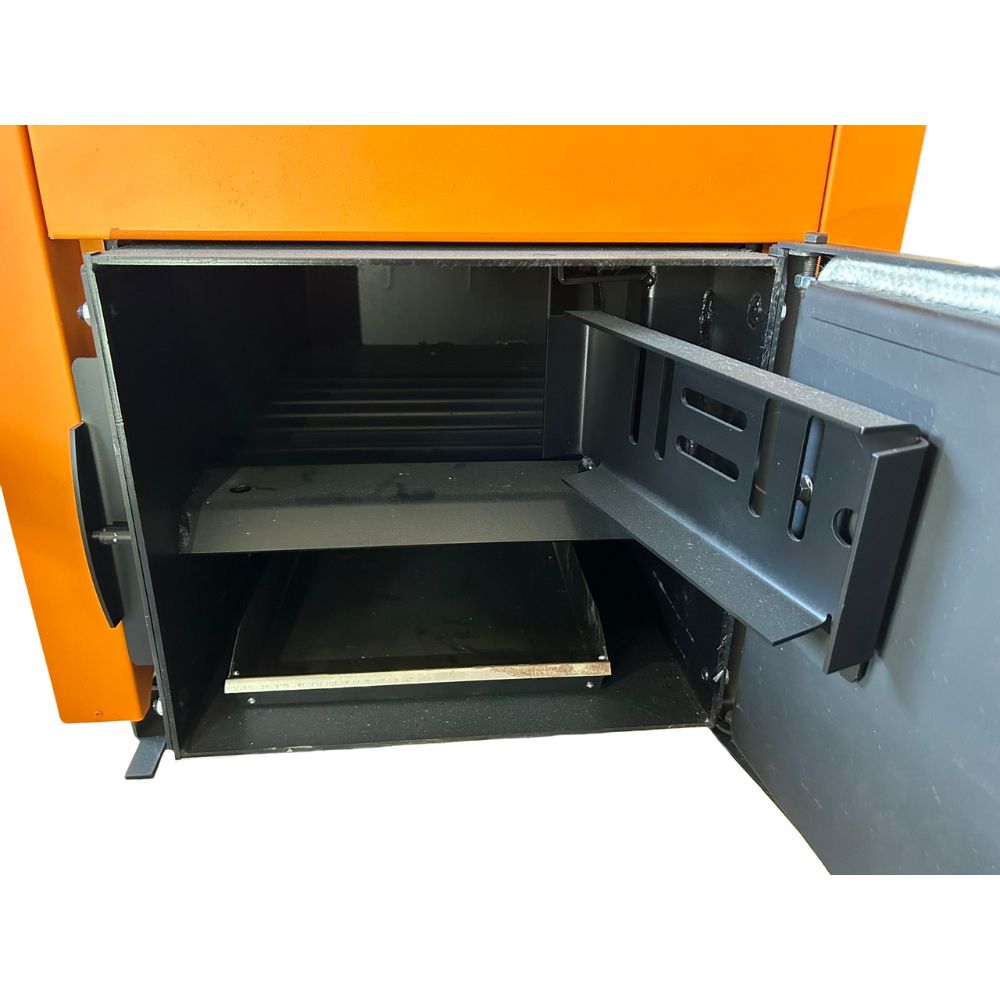

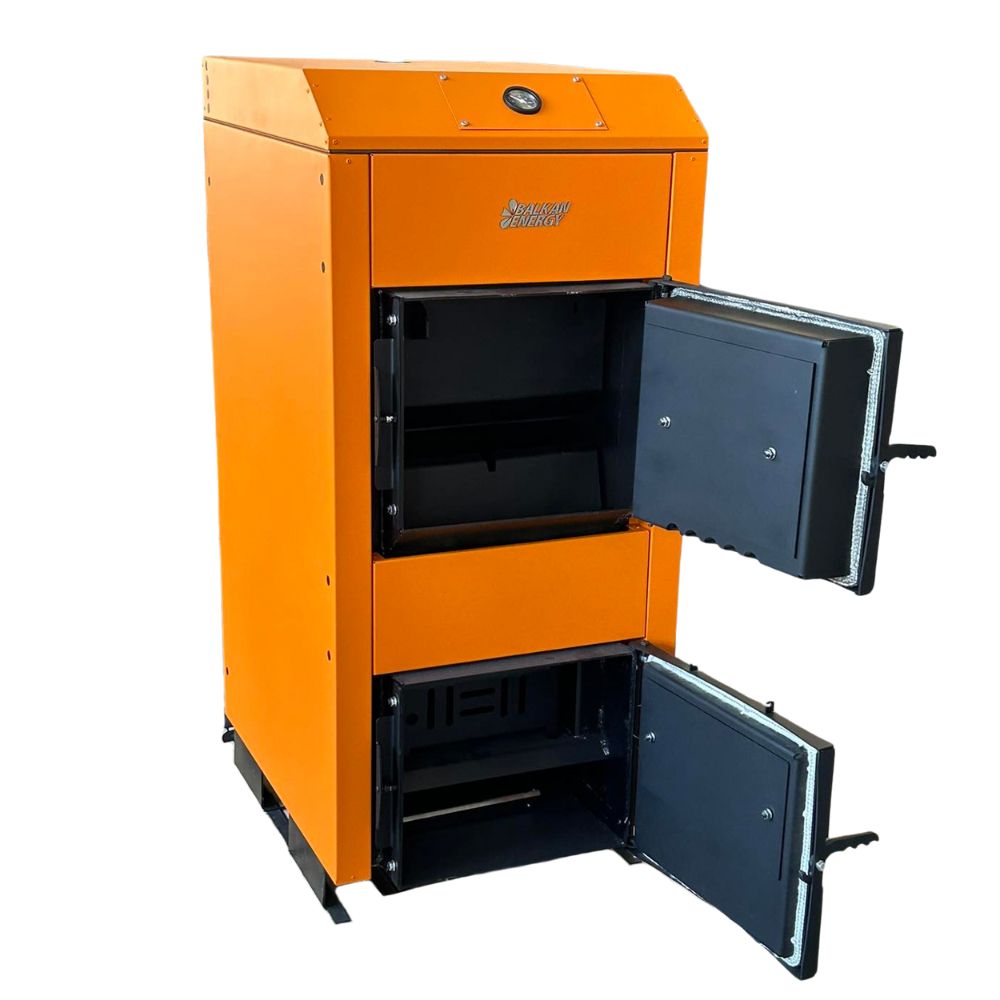

Το σώμα του λέβητα είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα πάχους 5mm. Ο θάλαμος καύσης έχει μεγάλη επιφάνεια εναλλαγής θερμότητας και χαμηλή αντίσταση για αποτελεσματικότερο ελκυσμό. Η μεγάλη πόρτα εγγυάται τη δυνατότητα φόρτωσης ακόμα και μεγάλων τεμαχίων ξύλου.

Αποτελεσματικότητα

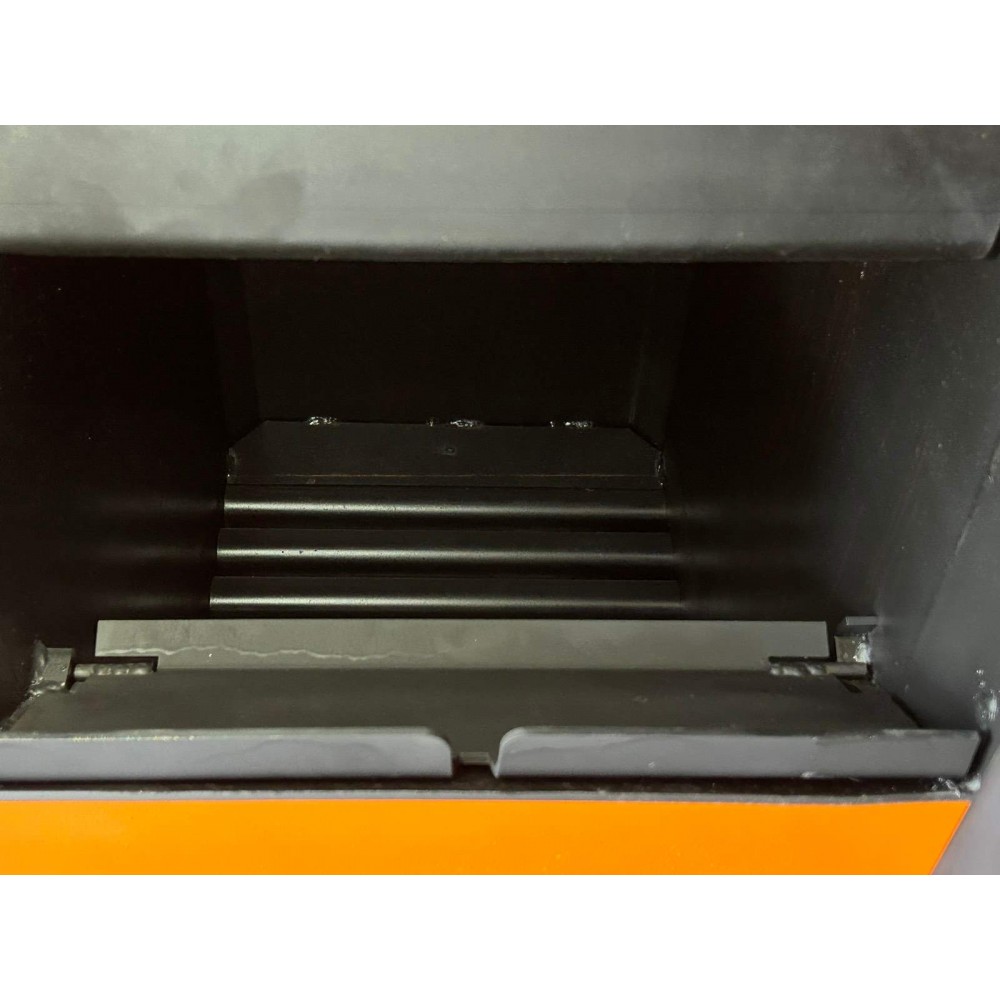

Για αύξηση της απόδοσης της θέρμανσης, ο θάλαμος καύσης είναι με ραβδώσεις και έχει σχεδιαστεί για τριπλή διαδρομή καυσαερίων . Η τρίτη διαδρομή γίνεται μέσω σωλήνων μεγάλης διατομής για αποτελεσματικότερο έλεγχο της ταχύτητας εξόδου των καυσαερίων με στροβιλιστές. Ο μανδύας περιβάλλει πλήρως τον θάλαμο καύσης για μεγιστοποίηση της απόδοσης. Το σώμα του λέβητα είναι μονωμένο εξωτερικά με πυκνό κεραμικό πετροβάμβακα μόνωσης, υψηλών θερμοκρασιών. Αυτή η σειρά χρησιμοποιεί έναν θερμοστατικό ρυθμιστή ελκυσμού που ανοίγει ή κλείνει ένα κλαπέ στην κάτω πόρτα, ανάλογα με την θερμοκρασία του λέβητα, ρυθμίζοντας την ποσότητα του αέρα που τροφοδοτείται για τη διαδικασία της καύσης.

• θάλαμος καύσης με ραβδώσεις, τριπλής διαδρομής καυσαερίων για μέγιστη εναλλαγή θερμότητας
• Τελευταία διαδρομή με σωλήνες μεγάλης διατομής και στροβιλιστές για τη ρύθμιση της ταχύτητας της εξόδου των καυσαερίων.
• Μπορεί να τοποθετηθεί ειδική φλάντζα με λαιμό στην κάτω πόρτα για υποδοχή καυστήρα πέλλετ

Εξαρτήματα ασφαλείας

Για ασφαλή και αξιόπιστη λειτουργία του λέβητα απαιτείται η εγκατάσταση μιας σειράς εξαρτημάτων ασφαλείας:

• Μηχανικός θερμοστάτης λέβητα ξύλου με αλυσίδα (ελεγκτής ελκυσμού)
• Βαλβίδα εκτόνωσης πίεσης 3 bar (περιλαμβάνεται στο προϊόν)
• Ψύκτρα εκτόνωσης θερμότητας : Στο πίσω και πάνω μέρος του λέβητα υπάρχει ψύκτρα που πρέπει να συνδέεται με το δίκτυο ύδρευσης με μια θερμική βαλβίδα με απομακρυσμένο αισθητήριο (ΔΕΝ περιλαμβάνεται στο προϊόν).  Σε περίπτωση υπερθέρμανσης απελευθερώνει νερό ύδρευσης μέσα στην ψύκτρα εκτονώνοντας τη θερμότητα του λέβητα στο περιβάλλον

Αυτό το προϊόν  εναρμονίζεται με το πρότυπο EN 303-5 και διαθέτει πιστοποίηση CE

Εξαρτήματα του λέβητα - Σχεδιάγραμμα

1 - Θάλαμος καύσης
2 - Θύρα πλήρωσης (πόρτα γεμίσματος) καυσίμου
3 - Θύρα καθαρισμού
4 - Βεντιλατέρ θαλάμου καύσης (για λέβητες τύπου Balkan Energy P)
5 - ST-81 zPID control (για λέβητες τύπου Balkan Energy P)

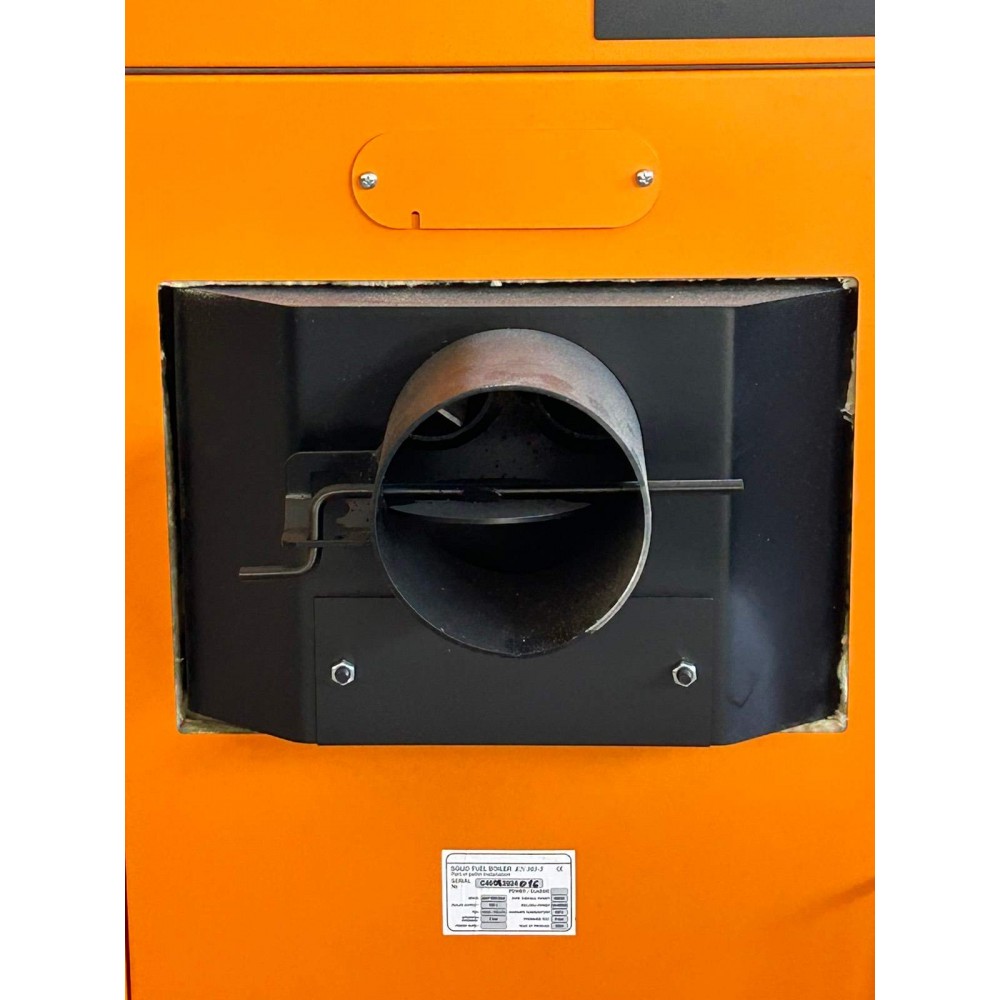

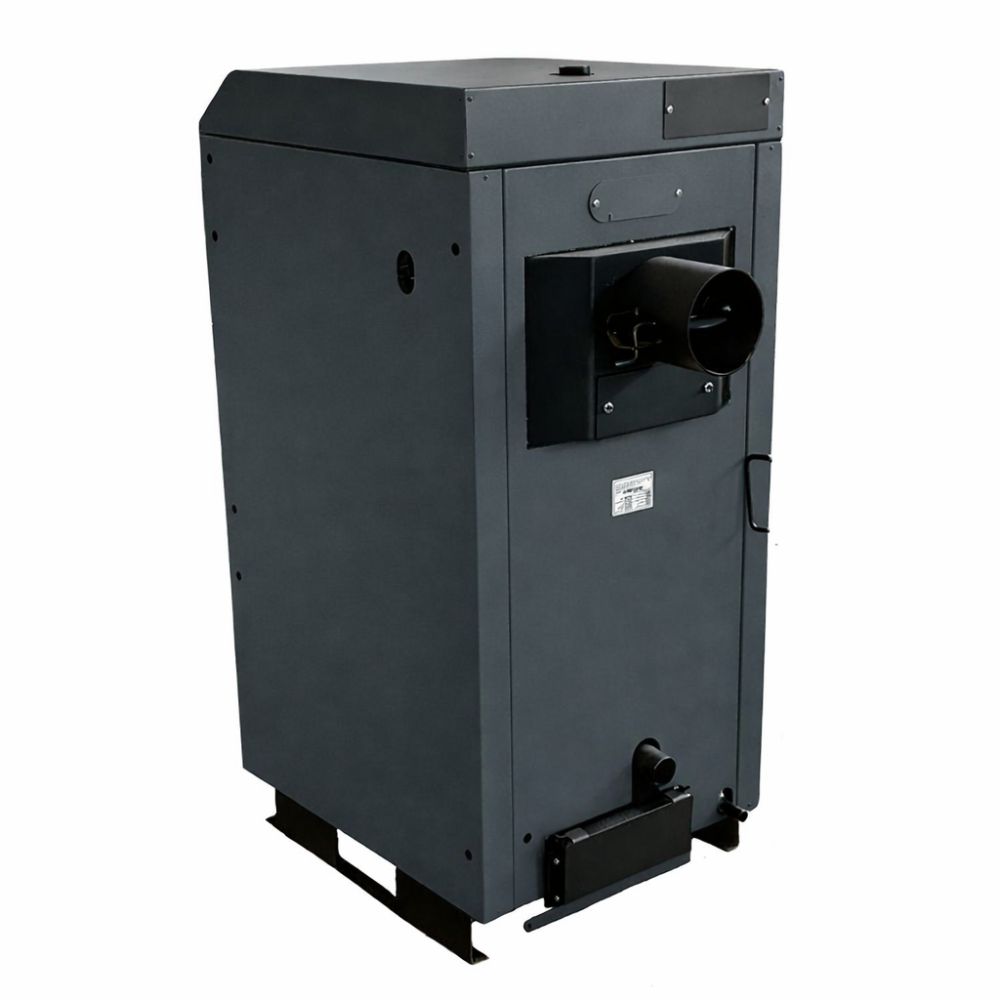

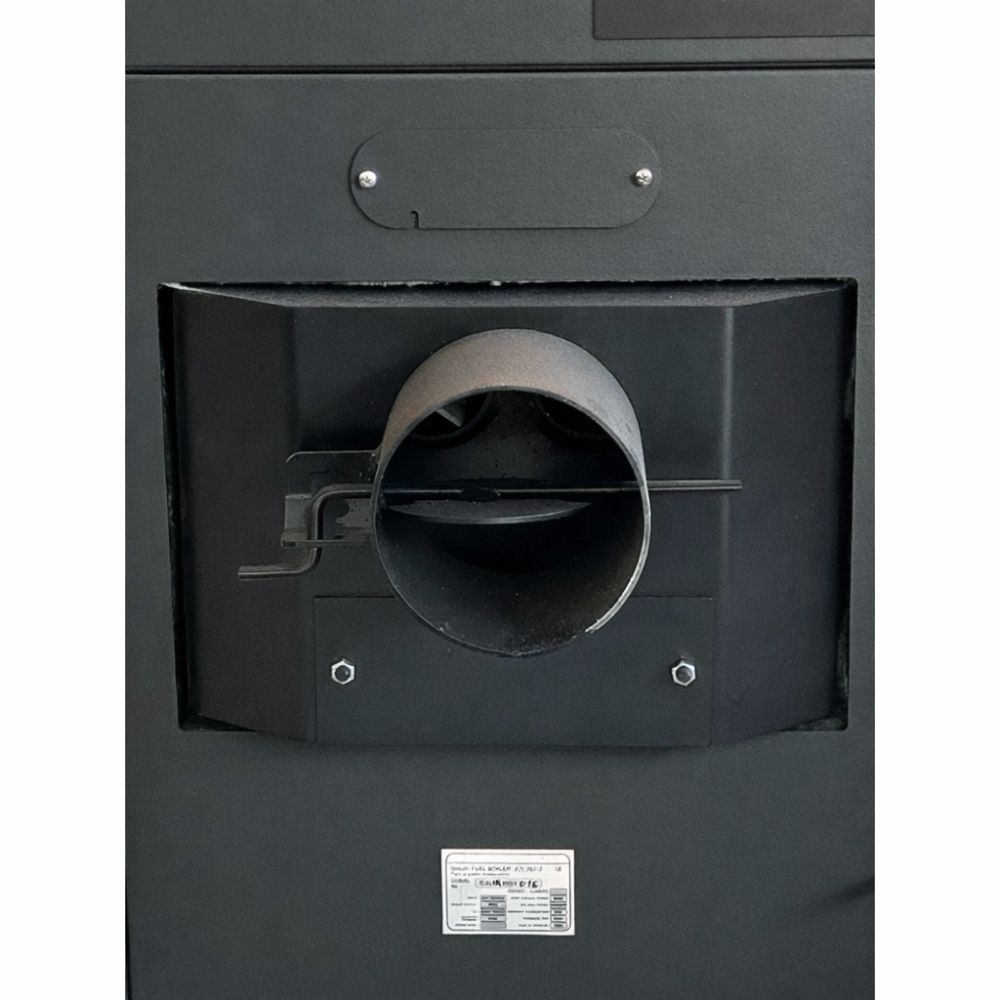

6 - Έξοδος καυσαερίων
7 - Βαλβίδα ρύθμισης ελκυσμού καμινάδας
8 - Θυρίδα ελέγχου για τον καθαρισμό της καμινάδας
9 - Αισθητήρας θερμοκρασίας (για λέβητες τύπου
10 - Ψύκτρα έκτακτης ψύξης
11 - Κλαπέ (βαλβίδα) για δευτερογενή τροφοδοσία του αέρα
12 - Κλαπέ (βαλβίδα) παροχής αέρα
13 - Μηχανικός Ρυθμιστής Θερμοκρασίας
14 - Κάλυμμα υποδοχής καλωδίων
15 - Κάλυμμα θυρίδας ελέγχου των αισθητήρων
16 - G 1½" Εισαγωγή κρύου νερού
17 - G 1½" Εξαγωγή ζεστού νερού
18 - G ½“ Σύνδεση για πλήρωση και αποστράγγιση του νερού του λέβητα
19 - Κάλυμμα οπής της υποδοχής του καυστήρα
20 - Καταπακτή ασφαλείας για τη στάχτη
21 - Θυρίδα ασφάλισης της καμινάδα
22 - Άνω πόρτα ασφαλείας

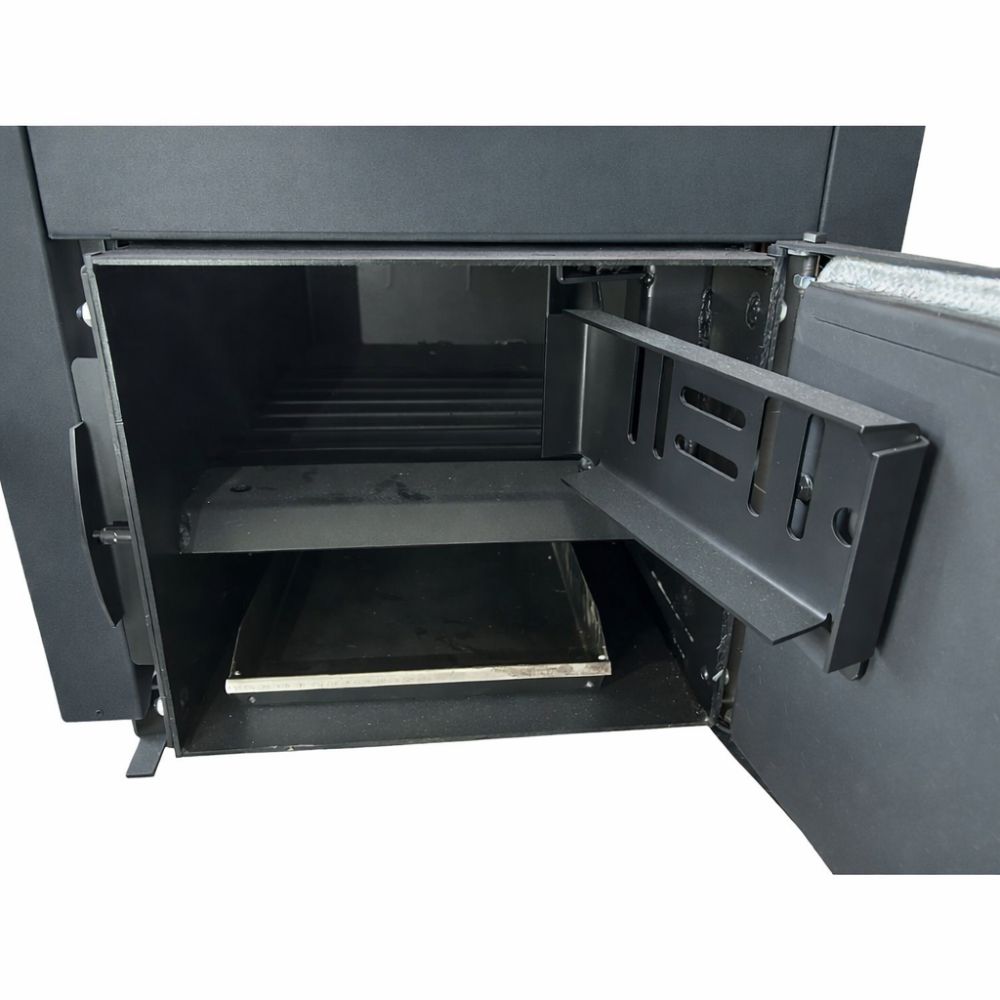

23 - Δοχείο στάχτης
24 - Διανομέας αέρα
25 - Ασφάλεια
26 - Θερμοστάτης ασφαλείας λέβητα - STB

Παραδείγματα σχεδίων σύνδεσης λέβητα σε διαφορετικούς τύπους εγκαταστάσεων θέρμανσης
