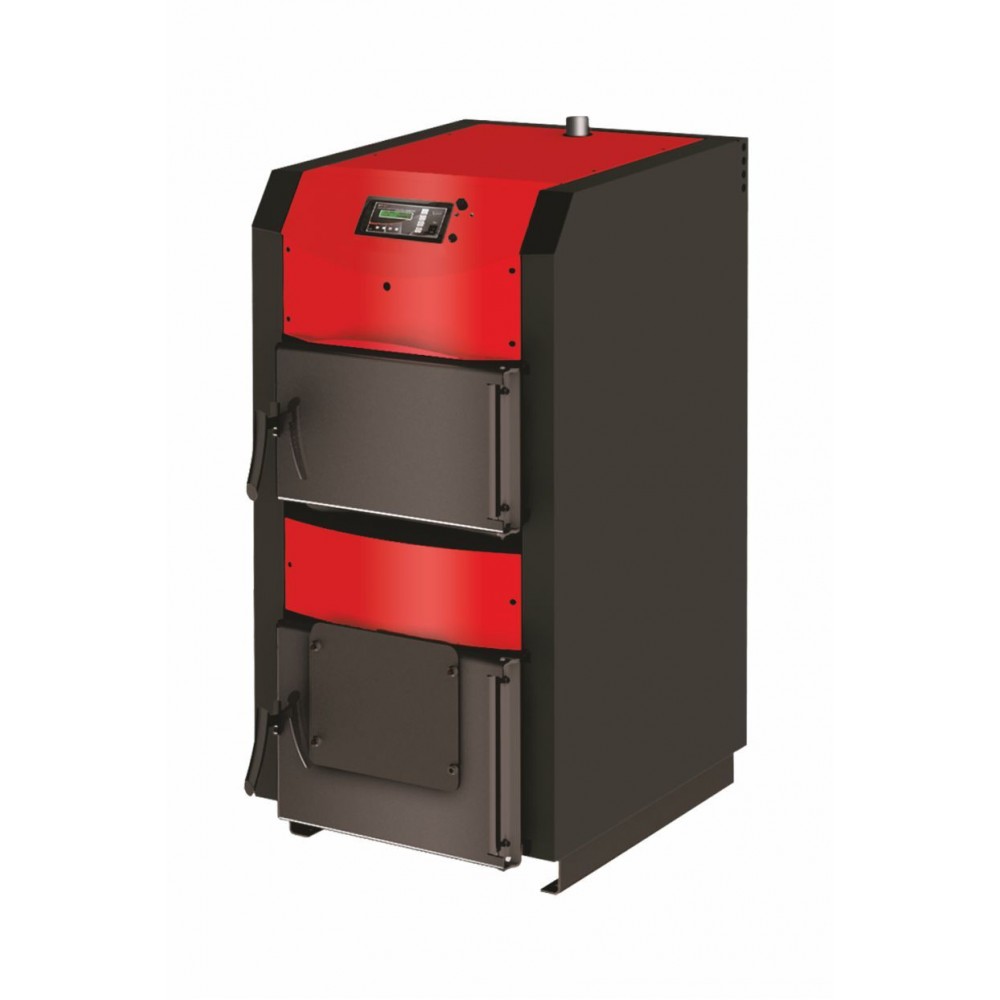

Λέβητας ξύλου BURNiT NWB PRIME 90, 90kW

Ατσάλινος λέβητας με ευφυή ηλεκτρονικό ελεγκτή και ηλεκτρικό βεντιλατέρ για βεβιασμένη τροφοδοσία αέρα. Οι λέβητες στερεών καυσίμων NWB PRIME Active κυμαίνονται σε ισχύ από 20 έως 110 Kw ώστε να ικανοποιούν της ανάγκες θέρμανσης μεσαίων έως μεγάλων χώρων. Έχουν σχεδιαστεί για την καύση στερεών καυσίμων (ξύλου και μπριγκέτα κλάσης Β) αλλά παρέχουν και τη δυνατότητα τοποθέτησης καυστήρα πέλετ, πετρελαίου ή αερίου.

Κατασκευή

Το σώμα του λέβητα είναι κατασκευασμένο από ατσάλι υψηλής ποιότητας με 5 χιλιοστά πάχος στο θάλαμο καύσης και 3 χιλιοστά πάχος στο μανδύα του νερού. Ο θάλαμος καύσης έχει μεγάλη επιφάνεια ανταλλαγής θερμότητας και χαμηλή αντίσταση για αποτελεσματικότερο ελκυσμό. Η μεγάλη πόρτα εγγυάται τη δυνατότητα φόρτωσης ακόμα και μεγάλων τεμαχίων ξύλου.

Ελεγκτής ST-81

Ο ελεγκτής θερμοκρασίας ST–81 προορίζεται για να ελέγχει τη λειτουργία λεβήτων κεντρικής θέρμανσης. Μπορεί να ελέγχει:
- Τον κυκλοφορητή του νερού θέρμανσης
- Τον κυκλοφορητή των ζεστών νερών χρήσης
- Το βεντιλατέρ του θαλάμου καύσης
Διαθέτει τέσσερις προαιρετικούς τρόπους λειτουργίας:
- Θέρμανση σπιτιού
- Προτεραιότητα στο μπόϊλερ ζεστού νερού
- Παράλληλα και τους δύο κυκλοφορητές
- Θερινή λειτουργία
Ο ελεγκτής έχει σχεδιαστεί για να ενσωματώνεται στο σώμα του λέβητα. Οι λειτουργίες του βασίζονται σε δεδομένα από τους αισθητήρες του. Μπορεί να ελέγχει την καύση ρυθμίζοντας την ταχύτητα του βεντιλατέρ ανάλογα με το καύσιμο που χρησιμοποιείται και ανάλογα με τον ελκυσμό της καμινάδας επιτρέποντας μεγάλο εύρος λειτουργίας.

Αποτελεσματικότητα

Για την αύξηση της ανταλλαγής θερμότητας ο θάλαμος καύσης είναι με ραβδώσεις και έχει σχεδιαστεί για τριπλή διαδρομή καυσαερίων . Ο μανδύας περιβάλει εντελώς τον θάλαμο καύσης για μεγιστοποίηση της απόδοσης. Το σώμα του λέβητα είναι μονωμένο εξωτερικά με 50 χιλιοστά μονωτικού πετροβάμβακα.

Εξαρτήματα ασφαλείας

Για ασφαλή και αξιόπιστη λειτουργία του λέβητα απαιτείται η εγκατάσταση μιας σειράς εξαρτημάτων ασφαλείας
- Αποσπώμενη μεταλλική σχάρα που προστατεύει τους σωλήνες ανταλλαγής θερμότητας και τη βάση του θαλάμου καύσης
- Βαλβίδα εκτόνωσης πίεσης 3 bar περιλαμβάνεται στο προϊόν.
- Ψύκτρα εκτόνωσης θερμότητας : Στο πάνω μέρος του λέβητα υπάρχει μια ψύκτρα που συνδέεται με το δίκτυο ύδρευσης. Σε περίπτωση υπερθέρμανσης μια θερμοστατική βαλβίδα (ΔΕΝ περιλαμβάνεται) απελευθερώνει νερό ύδρευσης μέσα στην ψύκτρα εκτονώνοντας τη θερμότητα του λέβητα στο περιβάλλον

Καύσιμα

Ο λέβητας κεντρικής θέρμανσης μπορεί να λειτουργήσει με φυσικό ξύλο αλλά και με μπριγκέτες ή κάρβουνο. Το μέγιστο μήκος του ξύλου μπορεί να είναι από 330 έως 500 χιλιοστά (εξαρτάται από το μοντέλο) Η φυσική υγρασία του καύσιμου πρέπει να είναι κάτω από 20%
Τα ξύλα για να αποδώσουν τη μέγιστη θερμιδική αξία τους θα πρέπει να έχουν ξηρανθεί μια μακρά περίοδο (καλύτερα αποτελέσματα επιτυγχάνονται με ξύλα που έχουν ξηρανθεί για δύο σεζόν) Τα υψηλά ποσοστά υγρασίας μειώνουν κατά πολύ τη θερμιδική αξία και συνεπώς και τη συνολική απόδοση.


Ευελιξία

Οι συγκεκριμένοι λέβητες έχουν σχεδιαστεί για την καύση στερεών καυσίμων με επιπλέον επιλογή προσαρμογής σε διαφορετικά είδη καυσίμων. Αυτό είναι εφικτό με τοποθέτηση του αντίστοιχου καυστήρα για πέλλετ, για πετρέλαιο ή αέριο στο κατώτερο τμήμα του λέβητα στη θύρα καθαρισμού. Για την τοποθέτηση είναι απαραίτητη μια φλάντζα (έξτρα προαιρετικός εξοπλισμός)

Σχεδιαγράμματα των κύριων χαρακτηριστικών ενός λέβητα ξύλου NWB PRIME

 Υπόμνημα:

1. Πίνακας ελέγχου
2. Περίβλημα
3. Μόνωση υψηλής απόδοσης
4. Ψύκτρα εκτόνωσης θερμότητας
5. Τριπλή διαδρομή καυσαερίων
6. Μανδύας νερού
7. Θάλαμος κάυσης
8. Μεταλλική σχάρα στάχτης
9. Δοχείο στάχτης και κάπνας
10. Φλάντζα καυστήρα (προαιρετική)
11. Έξοδος καυσαερίων
12. Βεντιλατέρ θαλάμου καύσης
13. Κλαπέ εισαγωγής αέρα


Το πάχος της λαμαρίνας στον θάλαμο καύσης είναι: 5 mm

Αυτή η συσκευή εναρμονίζεται με το πρότυπο EN 303-5.
